Datos del producto:
|
Tamaño de pantalla: | 21,5" | Ángulo de visión: | 89/89/89/89 (tipo.) (CR≥10) |
---|---|---|---|
Frecuencia de actualización: | 60Hz | Sistema de señalización: | LVDS (2 ch, de 8 bits), terminal, 30 pernos |
Voltaje entrado nominal: | Voltaje entrado nominal | Tipo del contraluz: | 15S4P WLED, horas 30K |
Alta luz: | El panel de TFT LCD de 250 liendres,El panel de TFT LCD de 21,5 pulgadas |
Descripción general

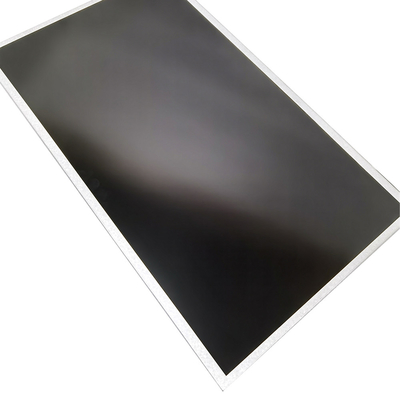

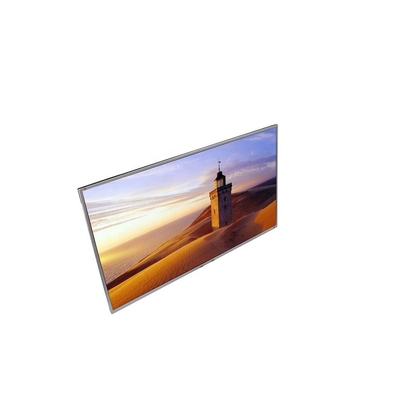

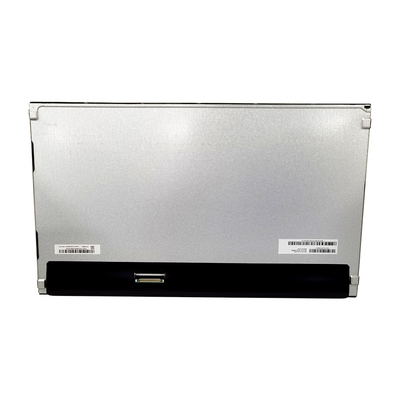

Esta especificación se aplica al módulo ancho T215HVN01.1 del uno-Si TFT LCD del color de 21,5 pulgadas.
La exhibición apoya el HD lleno - 1920 (H) x 1080 (V) formato de pantalla y los colores del 16.7M (8 pedazos RGB
entrada de datos). El interfaz de entrada es LVDS en doble canal y este módulo no contiene un conductor
tablero para el contraluz.
ESPECIFICACIONES
ARTÍCULOS | Unidad | ESPECIFICACIONES |
Diagonal de la pantalla | [milímetro] | 546,86 (21.53") |
Área activa | [milímetro] | 476,64 (h) x 268,11 (v) |
Pixeles H x V | 1920 (x3) x 1080 | |
Echada del pixel | [um] | 248,25 (por una tríada) x248.25 |
Arreglo del pixel | Raya de R.G.B.Vertical | |
Modo de visualización | Modo del VA, normalmente negro | |
Luminancia blanca (centro) | [cd/m2] | 250 (tipo.) |
Coeficiente de contraste | Tipo 3000.) | |
Tiempo de respuesta | [milisegundo] | 18ms (tipo., con./desc.) |
Consumo de energía (Unidad del módulo + de Backligh del LCD) |
[Vatio] |
15,2 tipo.) módulo ∶PDD (tipo.) =3.1@ del LCD todo el modelo blanco, unidad del contraluz de Fv-60Hz: PBLU (tipo.) = 12.1@Is =65mA |
Peso | [Gramos] | 1670 |
Dimensión del esquema | [milímetro] | 495,6 (H) tipo de x 292,2 (V) x10.6 (D). |
Interfaz eléctrico | LVDS en doble canal, entrada de 8 de los pedazos datos del RGB | |
Color de la ayuda | colores del 16.7M | |
Tratamiento superficial | Antideslumbrante, 3H | |
Gama de temperaturas Funcionamiento Almacenamiento (envío) |
[o C] [o C] |
0 a +50 -20 a +60 |
Conformidad de RoHS | Conformidad de RoHS | |
Conformidad de TCO | Conformidad de TCO 6,0 |
El daño permanente puede ocurrir si excede el grado máximo siguiente
Descripción | Mínimo. | Máximo. | Unidad | Observación |
temperatura perating | 0 | 50 | PC] | Nota 2-1 |
Temperatura superficial de cristal (operación) | 0 | 65 | reo | Nota 2-1Function juzgada solamente |
humedad del peration | 5 | 90 | [%RH] | Nota 2-1 |
Temperatura de almacenamiento | -20 | 60 | PC] | |
Humedad del almacenamiento | 5 | 90 | T%RH] |
Condición de funcionamiento recomendada
Símbolo | Descripción | Minuto | Tipo | Máximo | Unidad | Observación |
VDD | Voltaje entrado de la fuente de alimentación | 4,5 | 5 | 5,5 | [Voltio] | |
IDD | Corriente de entrada de la fuente de alimentación (RMs) | 0,62 | 0,74 | [A] | VDD=5.0V, modelo negro, Fv=6OHz | |
0,7 | 0,84 | [A] | VDD=5.0V, modelo negro, Fv=75Hz | |||
PDD | Consumo de energía de VDD | 3,1 | 3,7 | [Vatio] | VDD=5.0V, modelo negro, Fv=60Hz | |
3,5 | 4,2 | Vatio] | VDD=5.0V, modelo negro, Fv=75Hz | |||
IRush | Avalancha actual | 3 | [A] | Nota 3-1 | ||
VDDrp | Voltaje de ondulación permisible de VDD | 500 | [milivoltio] | VDD= 5.0V, modelo negro, Fv=75Hz |
Las demostraciones siguientes bloque diagrama del módulo de TFT LCD del color de 21,5 pulgadas.
