Datos del producto:
|
Nombre de producto: | El panel de TFT LCD | Tamaño de la exhibición: | 10,1 pulgadas |
---|---|---|---|
Ángulo de visión (v/h): | 80/80/80/80 (tipo.) (CR≥10) | Contraste: | 500: 1 (tipo.) |
Luminancia (cd/m2): | 400 (tipo.) | Voltaje entrado nominal VDD: | Voltaje entrado nominal VDD |
Derecho del almacenamiento:: | -20 ~ °C 60 | Derecho de funcionamiento:: | 0 ~ °C 50 |
Tiempo de respuesta (levantamiento/que baja): | (tipo.) (Tr+Td) ms 30 | ||
Alta luz: | el panel de 1280x800 TFT LCD,El panel médico de TFT LCD,Los 10 |

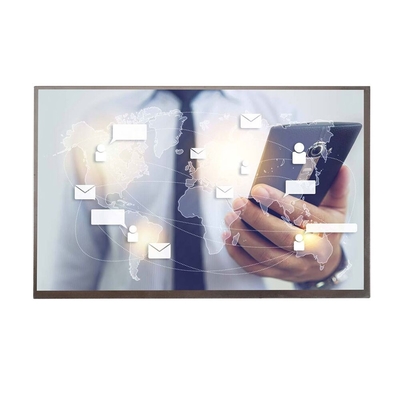

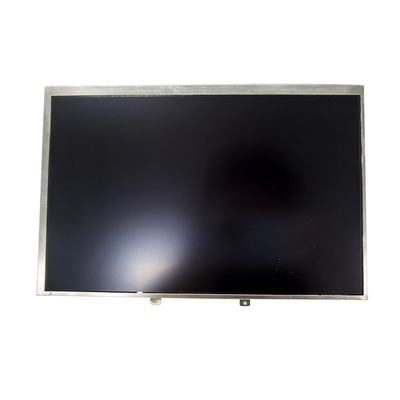

DESCRIPCIÓN GENERAL
CJLTN101AL01 es pantalla de cristal líquido activa de la matriz TFT del color (transistor de película fina)
(LCD) que utiliza el silicio amorfo TFT como dispositivos que cambian.
Este modelo se compone de un panel de TFT LCD, de un circuito del conductor y de una unidad del contraluz.
La resolución de un 10,1” contiene 1280 x 800 pixeles y puede exhibir hasta 16.777.216 colores.
La dirección de las 6 es el ángulo de visión óptimo.
USOS
• PC del cuaderno
• Si el uso de este producto está no para el uso de la PC, sino para otros, entre en contacto con por favor el SEC
CARACTERÍSTICAS DE LA INFORMACIÓN GENERAL
• Alto coeficiente de contraste
• Resolución pixeles de WXGA (1280 x 800)
• Bajo consumo de energía
• Respuesta rápida
• Único modo del DE (los datos permiten)
• interfaz de 3.3V LVDS
• Producto verde (RoHS obediente)
USOS
• PC del cuaderno
• Si el uso de este producto está no para el uso de la PC, sino para otros, entre en contacto con por favor el SEC
INFORMACIÓN GENERAL
Artículo |
Especificación |
Unidad |
Nota |
Área de presentación |
216,96 (H) x 135,60 (V) (10,1 (diagonal) |
milímetro |
|
Elemento del conductor |
Matriz activa del uno-Si TFT |
|
|
Colores de la exhibición |
16.777.216 |
colores |
6bit +FRC |
Número de pixel |
1280x 800 |
pixel |
|
Arreglo del pixel |
Raya vertical del RGB |
|
|
Echada del pixel |
0,1695 (H) x 0,1695 (V) |
milímetro |
TIPO |
Modo de visualización |
Normalmente negro, POR FAVOR modo |
|
|
Tratamiento superficial |
Resplandor |
|
|
GRADOS ABSOLUTOS AMBIENTALES
Artículo |
Símbolo |
Mínimo. |
Máximo. |
Unidad |
Nota |
Almacenamiento templado |
TSTG |
-20 |
60 |
C |
-1 |
el perating templado (temperatura de la superficie de cristal) |
TOPR |
0 |
50 |
C |
-1 |
Choque (inoperativo) |
Snop |
|
240 |
G |
(2), (4) |
Vibración (inoperativa) |
Vnop |
|
2,41 |
G |
(3), (4) |
UNIDAD DEL CONTRALUZ
Artículo |
Símbolo |
Mínimo. |
Tipo. |
Máximo. |
Unidad |
Nota |
Corriente delantera del LED |
SI |
|
23 |
|
mA |
|
Voltaje delantero del LED |
VF |
2,8 |
2,9 |
3 |
V |
|
Voltaje del arsenal del LED |
VP |
|
17,4 |
|
V |
VFX 6LEDs |
Consumo de energía |
P |
|
2,4 |
2,5 |
W |
IFXVFX 36LEDs |
vida perating TimeOI |
Hora |
10000 |
|
|
Hora |
-1 |
Característica de la CA de LVDS
TEM |
SÍMBOLO |
MÍNIMO. |
Lazo |
入 del mA |
n1 |
|
|
Frecuencia de reloj de la entrada de LVDS |
FcuK_ LVDs |
20 |
|
p0 |
t tc |
|
|
Skewmargin de RIN |
pOMHz Fcuy Lvos265MHz |
RSKM |
400 |
|
*… |
|
8 |
65MHzFcuy Los220MHz |
- o00 |
|
o… |
|
8 |
||
Inputclock de modulación del ofLVDS de la frecuencia durante SSCG |
FcLK_MoD |
|
|
… |
l |
|
|
Entrada máxima del ofLVDS de la desviación clockduring SSCG |
FcLK_DEv |
|
|
- |
C |
|
Dibujo
Detalles
Módulo de TFT LCD
