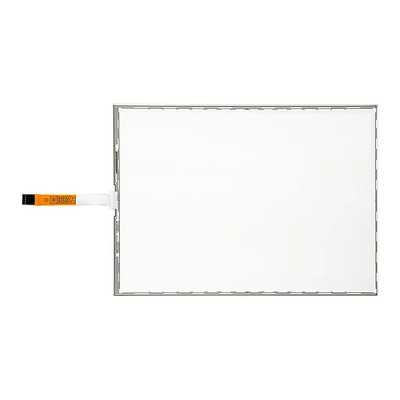

Pantalla táctil resistente de 4 alambres, el panel de la pantalla táctil de 19 pulgadas para el monitor de la posición

4 pantalla táctil resistente resistente de la pantalla táctil del alambre 19inch lcd para el monitor de la posición

¿Cómo hace una pantalla táctil resistente el trabajo?
En términos simples, una pantalla táctil resistente es una pantalla de ordenador sensible al tacto que responde aplicando la presión. Cuando el contacto se hace a la superficie de la pantalla táctil, estas dos hojas se presionan juntas. Cada hoja tiene líneas horizontales y verticales que registren la ubicación exacta del tacto.

El proceso de detección está como abajo.

El voltaje de proceso de detección se impone entre el electrodo X1 y X2 ante la hoja superior. Entonces, se formará en la hoja superior una distribución equipotencial que sea paralela al X1 y al X2.

Si se asume que el electrodo X1 es 0V (de tierra), después imponga 5V al electrodo X2. Si el punto central entre los electrodos derechos e izquierdos se toca, 2.5V sería medido por la hoja inferior. Si un punto 1/5 lejos de X1 (4/5 lejos de X2) se toca, 1V sería medido por la hoja inferior. El punto de la coordinada X se detecta de esta manera.

Después de detectar el punto coordinado en la dirección de X, el voltaje se impone entre el electrodo Y1 y Y2 ante la hoja inferior. El punto entre Y1 y Y2 (coordinada Y) sería medido por la hoja superior, apenas de la misma manera que coordinada X en el paso 1-2.

Mientras que el sistema del paso 1, 3 se repite, el X y la Y coordinada los puntos de ubicaciones tocadas guarda el ser detectado.

¿Hay diferencia estructural entre 4 5 del alambre tecnologías del alambre y?

Apenas lo mismo que tecnología resistente análoga de 4 alambres, un sensor resistente análogo de 5 alambres consiste en las hojas superiores e inferiores que se están haciendo frente con un hueco mientras tanto. A diferencia de tecnología resistente del alambre del análogo 4, los electrodos se colocan en cuatro esquinas de la hoja inferior en tecnología del alambre del análogo 5. El proceso de detección está como abajo

Característica principal

• Alto exacto

• Piezosensible

• La poder responde a cualquier dispositivo de entrada
• Tiempo de respuesta corto
• Tamaño compacto para la integración fácil
• Arreglo para requisitos particulares disponible


Especificación del producto

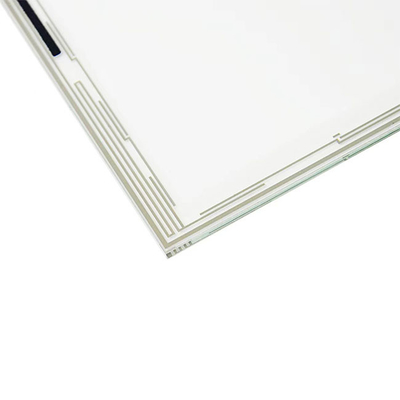

Imagen del producto

Dibujo técnico
